快恢復二極管（Fast Recovery Diode，FRD）是一種具有快速反向恢復特性的半導體器件，廣泛應用于高頻開關電源、逆變器、電機驅動和其他需要快速開關的電路中。
本指南旨在幫助工程師了解FRD的特性、選型方法及其在實際應用中的注意事項。
定義: 從正向導通切換到反向阻斷時，存儲的少數載流子被清除所需的時間。
重要性: trr 越短，FRD的開關速度越快，適用于高頻應用。
定義: 反向恢復過程中反向電流的最大值。
定義: 反向恢復過程中流動的總電荷量。
定義: FRD在正向導通時的電壓降。
重要性: VF越小，導通損耗越低，適用于高效率電路。
確定工作電壓：選擇FRD時，其最大反向電壓（VR）應高于電路中的最大反向電壓，通常留有20%-30%的裕量。
FRD應用中，除開正向導通損耗，反向恢復損耗也非常重要。二極管整體損耗主要由這兩者共同決定。在應用中需要根據實際情況，來評估FRD的Trr選擇是否合適。
理想反向恢復波形中，反向恢復產生的損耗
Psw-off≈Vrp*Irrm*Trr*fsw/2
在實際反向恢復中，Vrp接近于Vr，反向恢復產生的損耗
Psw-off≈Vr*Irrm*Trr*fsw/2
PD=Pon+Poff+Psw-on+Psw-off
(其中Poff因為漏電流小，Psw-on因為時間短，正向壓降小，兩者的功耗幾乎可以忽略，Psw-off需要計算高溫下的數值，溫度越高Trr越大，Psw-off也會(huì )越大)
根據熱阻計算對應溫升：DT=PD*Rthjc
根據器件實際工作溫度，計算器件結溫：Tj=Tc+DT
確保器件結溫Tj不超過Tjmax，并有一定余量。
如下兩顆FRD具有相同的電流電壓規格，Trr差異較小，但是反向恢復損耗卻相差較大，在高溫條件下，差距會(huì )進一步放大, 由此帶來的功耗差異也不能忽略。

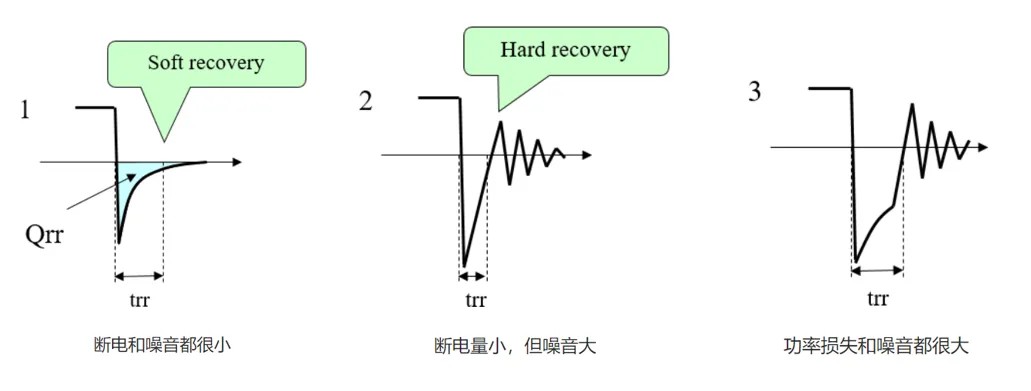

恢復電流恢復太突然時，它會(huì )產生更多的噪音. 因此，trr不僅要小，而且需要較緩的恢復。下面數字1和3在規格中可能看起來具有相同的trr，但損耗和噪音都大不相同。此外，2號在查看規格時看起來非常好，但它會(huì )產生很大的噪音。
