| ? | 蘇州固锝電子股份有限公司集團實驗室擁有國內一流的功率分立器件及特色IC產品的可靠性及失效分析實驗設施，設備，實驗室項目參考JEDEC相關標準。 |
| ? | 主要有可靠性實驗和失效分析實驗兩塊主要業務。實驗室在2025年1月通過CNAS的認證，CNAS22280。 |
實驗室對外承接可靠性試驗項目：
? 溫濕度試驗（HTSL/PCT/UHAST/THT/TC/TS）
? 老化試驗（HTRB/HTGB/H3TRB/IOL/HAST）
? 封裝體完整性測試(RSH/SD/MSL)
? 產品特性參數測試(ESD/Surge/Thermal Resistance)
具體測試項目及條件:
|
NO. |
Stress |
ABV |
Reference |
Test Condition |
Capability |
|---|---|---|---|---|---|
|
1 |
Pre-conditioning |
PC |
JESD22A-113 |
only for SMD product H3TRB, HAST, UHAST, AC, IOL,TC and RSH test items. |
|
|
2 |
High Temperature Reverse Bias |
HTRB |
JESD22A-108 |
TJ:MAX, 100%VR;Interim readout @168HR,@500HR, final @1000HR; |
Temp: RT~200℃; Voltage:0~2000V; |
|
3 |
High Temperature Gate Bias |
HTGB |
JESD22A-108 |
TJ:MAX, 100%VGS;Interim readout @168HR,@500HR, final @1000HR; |
Temp: RT~200℃；Voltage:0~100V; |
|
4 |
High Humidity High Temp. Reverse Bias |
H3TRB |
JESD22A-101 |
85°C, 85%RH, 80%VR;Interim readout @168HR,@500HR, final @1000HR; |
Temp&Humidity: 85℃,85%；Voltage:0~1000V; |
|
5 |
Temperature Cycling |
TCT |
JESD22A-104 |
-55°C to 150°C, dwell time >=10min;Interim readout @168 cycles,@500 cycles, final @1000 cycles; |
Temp: -70℃~200℃； |
|
6 |
Autoclave |
AC |
JESD22A-102 |
121°C, 100%RH, 15psig;Final readout @96HR |
|
|
7 |
Intermittent Operational Life |
IOL |
MIL-STD-750-1037 |
Ta=25°C,2on 2off,?TJ ≥ 100°C;Interim readout @2520 cycles,@7500 cycles, final @15000 cycles; |
Current: 0~16A |
|
8 |
Resistance to Solder Heat |
RSH |
JEDEC JESD22-A- |
260°C/10S |
|
|
9 |
Solderability |
SD |
J-STD-002 |
245°C/5S S≥95% |
|
|
10 |
Electrostatic Discharge Testing-Human Body Model |
ESD-HBM |
AEC-Q101-001 |
R=1500Ω,C=100PF |
Voltage: 0~8KV |
|
11 |
Destructive Physical Analysis |
DPA |
AEC-Q101-004 |
H3TRB or HAST, and TCT |
|
|
12 |
Forward Surge Test |
FS |
MIL-STD-750-4066 |
T:8.3MS |
Current: 0~1KA |
|
13 |
Thermal Shock |
TS |
JESD22A106B |
-65°C ~ 150°C |
Temp: -70℃~200℃ |
或按照顧客特定要求，如Double AECQ101等.

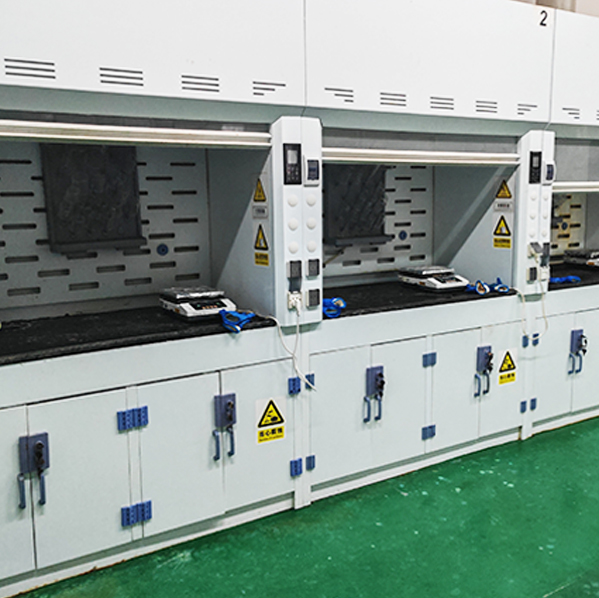

失效分析實驗室：
? 開封
? 取晶粒
? 紅墨水試驗

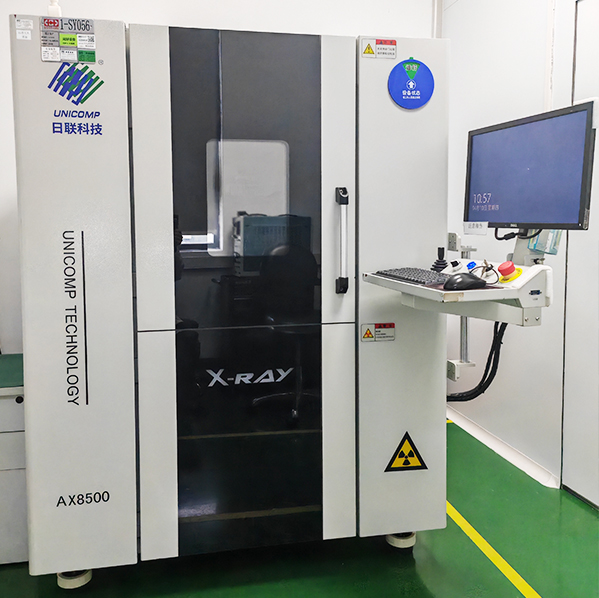

? X射線透視
? 探針測試
? 高倍顯微鏡拍照
? 背面研磨
? 橫截面切片
聯系電話：17751114968
郵箱：Labservice@goodark.com
地址：蘇州市虎丘區通安鎮真北路100號
